Artikelnummer | 1001 | 1002 | 1003 | 1004 |
---|---|---|---|---|
A | 66 | 74 | 85 | 102 |
B | 70 | 110 | 130 | 225 |
C | 150 | 280 | 350 | 460 |
D | 240 | 365 | 435 | 555 |
E | 20 | 27 | 30 | 30 |
F | 140 | 180 | 205 | 255 |
G | 110 | 140 | 165 | 210 |
H | 80 | 100 | 125 | 160 |
I | 12 | 14 | 14 | 18 |
J | 30 | 60 | 70 | 80 |
K | 32,5 | 60 | 87,5 | 125 |
Gewich in KG | 4 | 9 | 15 | 29 |

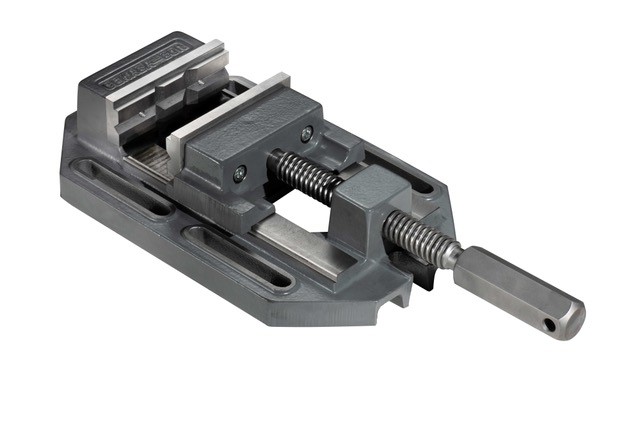

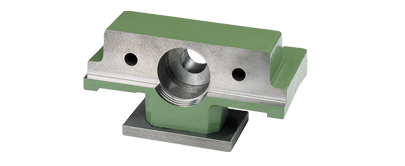

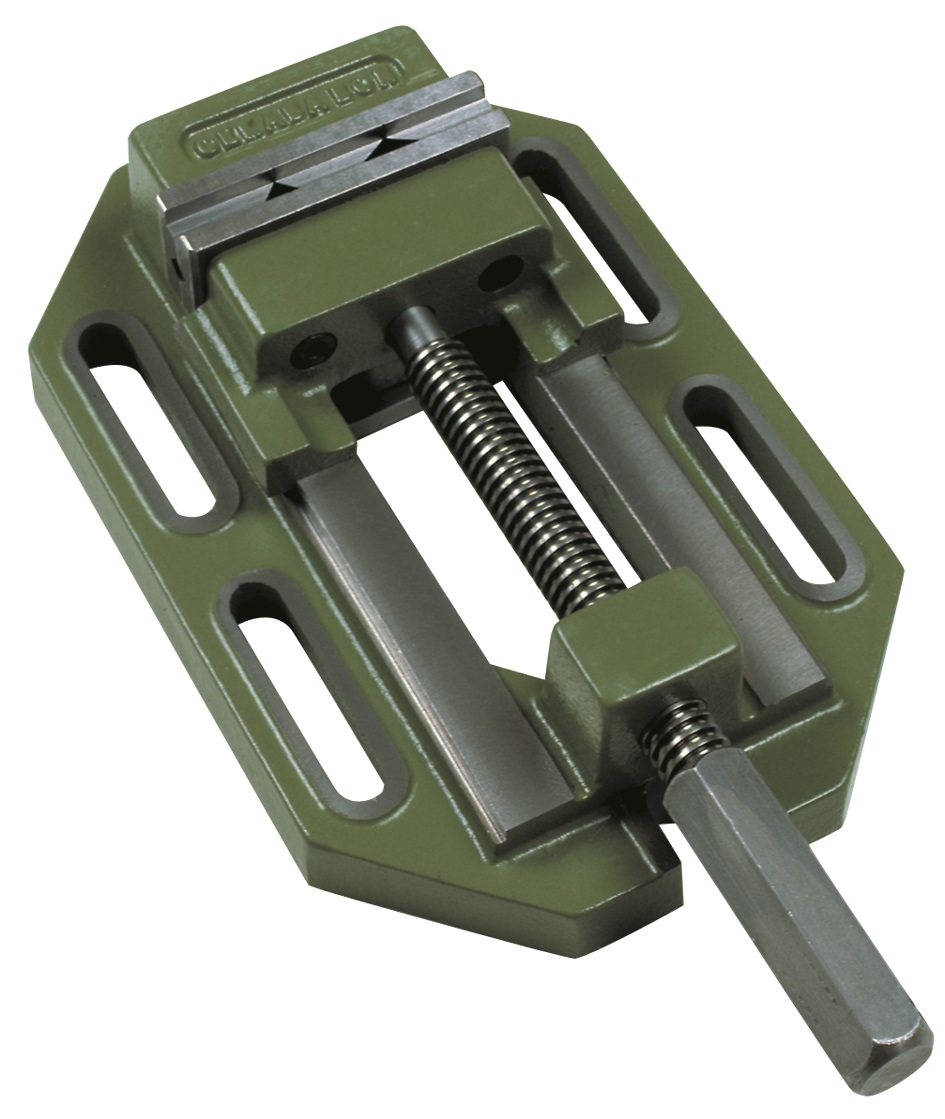

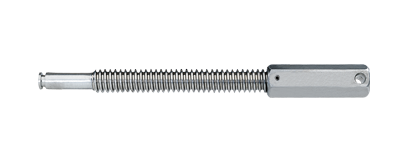

Der Maschinenschraubstock des Herstellers CEKABA ist präzisions gefräst und geschliffen. Die Genauigkeit liegt innerhalb 0,1mm. Der Maschinenschraubstock hat eine kräftige Bauart und ist aus Spezialguß. Es gibt den Schraubstock in 4 verschiedenen Größen mit den Backenbreiten 80, 100, 125 und 160mm. Er bietet eine optimale Aufspannmöglichkeit und eine lange Führung im gesamten Spannbereich. Die zwei auswechselbaren Spannbacken haben 2 vertikale Prismen mit 90 und 120 Grad und ein horizontales Prisma mit 90 Grad. Im oberen Bereich haben die Spannbacken 90 Grad Vertiefungen, um rechteckige Werkstücke einzuspannen. Um präzise arbeiten zu können lässt sich der Schraubstock durch die integrierten Langlöcher überall auf einer Säulenbohrmaschine befestigen. Am Griff lässt sich ein Knebel durschieben. Alternativ kann eine Sechskant Nuss am Ende des Griffes aufgesetzt werden, um die Spindel schnell zu bewegen. Jedes Teil des Maschinenschraubstockes ist als Ersatzteil nach zu bestellen. Den Bohrmaschinenschraubstock gibt es in den Farben basaltgrau matt (RAL 7012) und resedagrün (RAL 6011).
Artikelnummer | 6003 |
---|---|
A | 71 |
B | 170 145 mit Backen |
C | 320 |
D | 405 |
E | 15 |
F | 177 |
G | 138 |
H | 110 |
I | 16 |
J | 60 |
K | 70 |
Gewich in KG | 9,5 |
Der BOZ-L Maschinenschraubstock des Herstellers CEKABA ist präzisions gefräst und geschliffen. Die Genauigkeit liegt innerhalb 0,1mm. Der Maschinenschraubstock ist gesenkgeschmiedet und daher extremst stabil. Er bietet eine optimale Aufspannmöglichkeit und eine lange Führung im gesamten Spannbereich. Die geriffelten Spannflächen sind gehärtet. Zusätzlich können ungehärtete oder gehärtete Prismenbacken zugekauft werden. Sie verfügen über ein vertikales Prisma und ein horizontales Prisma. Die Prismen haben eine 90 Gard Öffnung. Im oberen Bereich haben die Spannbacken 90 Grad Vertiefungen, um rechteckige Werkstücke einzuspannen. Um präzise arbeiten zu können lässt sich der Schraubstock durch die integrierten Langlöcher überall auf einer Säulenbohrmaschine befestigen. Durch eine jeweils eine Griffmulde am untern und oberen Bereich lässt sich der Schraubstock schnell von einer Bohrmaschine zur nächsten transportieren. Am Griff lässt sich ein Knebel durschieben. Alternativ kann ein Innensechskant frontal in den Griff geschoben werden, um die Spindel schnell zu bewegen. Den Bohrmaschinenschraubstock gibt es in der Farbe basaltgrau lackiert.
Artikelnummer | 4002 | 4003 |
---|---|---|
A | 170 | 195 |
B | 80 | 125 |
C | 325 | 410 |
D | 430 | 520 |
E | 25 | 29 |
F | 170 | 195 |
G | 135 | 160 |
H | 100 | 125 |
I | 12 | 15 |
J | 60 | 76 |
K | 100 | 100 |
Gewich in KG | 12 | 20 |
Der Exzenterspannerschraubstock des Herstellers CEKABA ist präzisions gefräst und geschliffen. Er eignet sich sehr gut, um schnell gleiche Teile zu bearbeiten, zum Beispiel für die Serienproduktion. Der Schraubstock verfügt über eine kurze Spannzeit. Der Hebel kann sowohl links als auch rechts montiert werden. Die Exzenterspannung beträgt 3mm. Die Genauigkeit liegt innerhalb 0,1mm. Der Maschinenschraubstock hat eine kräftige Bauart und ist aus Spezialguß. Er bietet eine optimale Aufspannmöglichkeit und eine lange Führung im gesamten Spannbereich. Es gibt den Schraubstock in 2 verschiedenen Größen mit den Backenbreiten 100 und 125mm. Die zwei auswechselbaren Spannbacken haben 2 vertikale Prismen mit 90 und 120 Grad und ein horizontales Prisma mit 90 Grad. Im oberen Bereich haben die Spannbacken 90 Grad Vertiefungen, um rechteckige Werkstücke einzuspannen. Um präzise arbeiten zu können lässt sich der Schraubstock durch die integrierten Langlöcher überall auf einer Säulenbohrmaschine befestigen. Den Bohrmaschinenschraubstock gibt es in der Farbe resedagrün (RAL 6011).
Artikelnummer | 2002 | 2003 | 2004 |
---|---|---|---|
A | 50 | 61 | 67 |
B | 65 | 100 | 120 |
C | 156 | 190 | 224 |
D | 235 | 290 | 345 |
E | 11 | 12 | 12 |
F | 141 | 167 | 195 |
G | 112 | 135 | 160 |
H | 80 | 100 | 125 |
I | 9 | 15 | 16 |
J | – | – | – |
K | 35 | 50 | 60 |
Gewich in KG | 2,35 | 3,4 | 4,5 |
Der BOF Maschinenschraubstock von CEKABA ist ideal für verschiedene Anwendungen. Der Maschinenschraubstock hat eine leichte Bauart und ist aus Grauguss. Es gibt den Schraubstock in 3 verschiedenen Größen mit den Backbreiten 85,100 und 125mm. Er bietet einen optimale Aufspannmöglichkeit und durch die offene Grundplatte die Möglichkeit zum Durchspannen und Durchbohren des Werkstückes. Die Spannbacken sind brüniert. Eine Spannbacke hat zwei vertikale Prismen mit 90 und 120 Grad und ein horizontales Prisma mit 90 Grad. Im oberen Bereich verfügen die Backen über eine 90 Grad Vertriefung, um rechteckige Werkstücke einzuspannen. Um präzise arbeiten zu können lässt sich der Schraubstock durch die integrierten Langlöcher überall auf einer Säulenbohrmaschine befestigen. Am Griff lässt sich ein Knebel befestigen. Die Spindel dreht sich beim Aufspannen in den Griff, sodass kein extra Platz benötigt wird. Der Schraubstock wird auch gerne als Minischraubstock im Modelbau eingesetzt. Den Bohrmaschinenschraubstock gibt es in der Farbe grau hammerschlag.

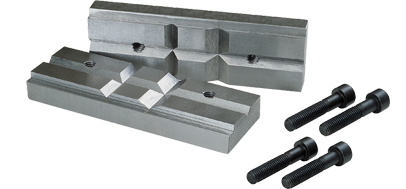

Artikelnummer | 1011 | 1012 | 1013 | 1014 |
---|---|---|---|---|
Breite | 80 | 100 | 125 | 160 |
Höhe | 30 | 35 | 40 | 50 |
Dicke | 10 | 12 | 15 | 20 |
Lochabstand fixe Backe | 36 | 50 | 66 | 96 |
Lochabstand mobile Backe | 52 | 58 | 76 | 86 |
Gewicht in kg | 0,38 | 0,66 | 1,15 | 2,52 |
